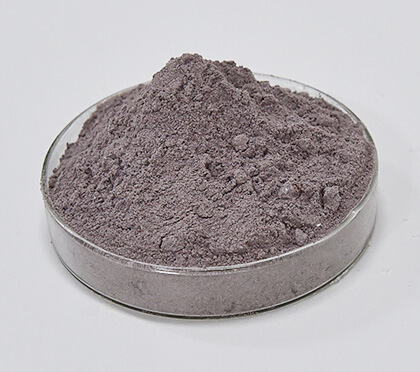

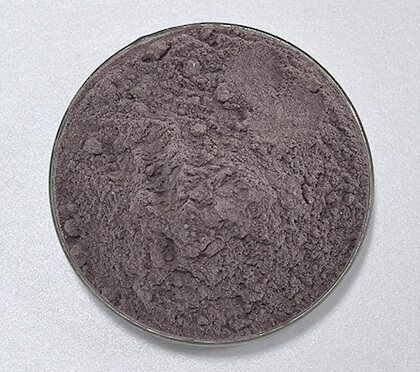

- G301由多种纤维素衍生物及其它相关助剂组成。
- 一般加是0.8%～2.0%(BWOC)，API失水小于150ml。
- 游离液接近于零。
- 水溶性好。
- 对水泥浆无明显增稠作用，有轻微触变性。
- 有一定的缓凝作用，可加促凝剂予以消除，易设计直角稠化水泥浆体系。
- 可提高水泥石抗压强度。
- 具有一定的抗盐性能。
- 适用于循环温度为40℃～120℃的油气井。
- 与减阻剂配合使用,效果更佳。
- 干混或湿混均可。
性能特征
技术指标
外观 | 无板结粉末或颗粒 |
水分，% | ≤8.0 |
细度（0.315mm筛余），% | ＜15.0 |
初始稠度，Bc/60℃.32.8MPa.37min | ≤30.0 |
稠化线形突变值，Bc | ≤10.0 |
过渡时间，min | ≤40.0 |
游离液，%/60℃ | ≤1.4 |
失水量，ml/60℃.6.9MPa.30min | ≤150.0 |
抗压强度，MPa/82℃.0.1MPa.24h | ≥14.0 |
表中水泥浆配方：G级油井水泥，1.2% G301(BWOC)+ 0.5% USZ(BWOC) ，水灰比0.44，水质为蒸馏水，水泥浆密度为1.90±0.01g/cm3。
包装、储存和运输
- 外编内塑双层袋装或三复合包装，25kg/袋。
- 运输过程中应注意防潮和包装破损，应贮存在阴凉干燥处，贮存期为二年。
